曲柄摆动导杆-正弦机构的运动仿真设计

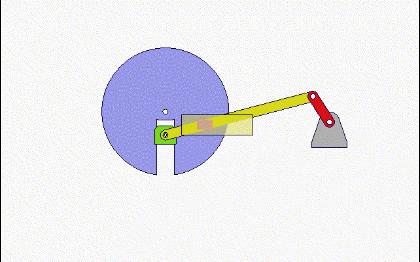

　　可将旋转运动转化为直线运动，只是用摆动的导杆来驱动移动导杆。（见机构简图）主动曲柄1绕D点转动，与其铰接的滑块3也随同曲柄旋转，旋转的滑块在摆动导杆2上滑动的同时，又驱动导杆绕A点摆动。摆动导杆上端铰接滑块4，滑块4在导杆5的垂直导槽中滑动的同时，又使导杆5做往复直线运动，该机构有急回特性。

　　曲柄摆动导杆-正弦机构的运动仿真设计由沐风网认证设计师zhangyuquan于2019-07-28 13:37发布，该图纸隶属分类为：曲柄/滑块，支持软件及版本：UG、UG NX8.5，包含格式为：rplt、sim。

　　由zhangyuquan发布的曲柄摆动导杆-正弦机构的运动仿真设计图纸，下载所需沐风币50个。截止目前已被浏览：8880次，收藏4次。持续被广泛用户关注，建议您即刻下载或收藏。
